xPedition企业级面向复杂设计的全面PCB设计平台

xPedition Enterprises高度集成的设计环境，为全球大中型电子设计公司广泛提供了面向不同业务需求、与其他EDA厂家完全不同的独特设计技术和方法。它采用了公共数据库、用户界面和统一规则的架构，可完全消除整个设计过程中管理不同 工具的重负，其电气和制造的约束管理 系统以及设计数据和库管理环境为本 地或者分布全球的设计团队提供了有效资源管理的能力，从而达到缩短设计周期的目的，高度的集成使得数据的完整性从设计概念到生产整个设计流程中得到持续的维护。xPedition Enterprise与DMS（设计数据管理系统）和CES（约束管理系统）的集成，为设计数据版本管理、元件库管理、设计重用、设计历史查询，高速规则和生产规则的输入与管理，以及与公司级PLM系统的集成提供了一个中心架构。一旦设计完成，与生产数据输出工具的集成可确保从设计到制造数据的一致性。

• 业界独有的设计技术：并行产品开发过程、最先进IC和PCB制造技术的采用和分析以及PCB设计师之间/PCB与其它领域设计师协同设计环境
• 支持设计重用、设计派生以及基于表单输入的多种先进原理图设计环境
• 最先进的布局和布线技术，大幅度提高生产力，加速产品面世时间，提升、提高产品质量
• 高速预分析和后验证可用于经典MHz和千兆位的互联设计
• 电源完整性前仿真和后验证，支持直流跌落分析、去耦电容分析以及电源平面的噪声分析
• 支持前沿的PCB技术的设计能力包括HDI/微过孔，埋入式元件，柔性/刚‐柔性板以及多引脚/高性能需求的IC封装；智能BGA引脚扇出和引线设计技术
• 与FPGA、ASIC设计紧密集成的复杂FPGA管脚智能分配技术，可缩短设计周期，优化系统性能；
• 统一的约束编辑和管理系统
• 与企业级的核心架构和电子工业供应链有机集成，用于快速选择/获取优选件以及与生产的有效沟通

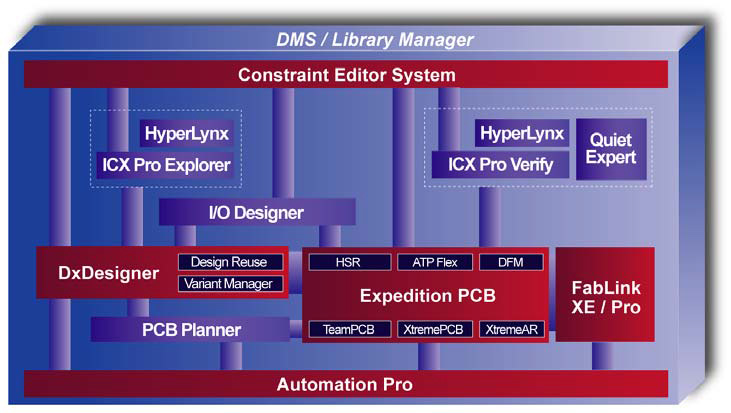

首先，工程师可使用DxDesinger进行原理图设计，并根据设计要求，定义相应的应用配置，为后继的仿真和Layout设计产生对应文件和网表。对于模拟电路，可选用Hyperlynx Analog进行SPICE仿真、瞬态分析和统计分析。对于高速数字电路，可以选择ICX Pro或者Hyperlynx信号完整性分析工具进行设计规划和设计预测，给出恰当的设计规则和电路解决方案；对于系统中包含可编程器件的设计；利用IO Designer模块，可将FPGA器件的引脚的逻辑定义自动映射到整个板级系统中，从而将以前易错的、耗时数天的FPGA On Board的ECO工作，缩短到几秒钟；同时，PCB设计师进行的引脚互换等设计修改可反标回原理图和FPGA引脚分配，保证FPGA设计和PCB设计的同步，从而大大提高设计的效率。

PCB设计模块xPedition PCB，可实现交互设计和自动设计，设计数据规模没有任何的限制。其高效的Auto Active技术，无论是交互布线、自动布线、高速布线、数据总线布线还是铜皮的处理，在同类工具中都是首屈一指的，可广泛应用于当今高密度、复杂、高速系统和HDI的PCB设计，应用领域覆盖了通讯、计算机、各种军工产品以及消费类电子产品的设计。在整个PCB设计过程中，可利用ICX Pro或者Hyperlynx进行高速设计验证，可选用Hyperlynx Thermal进行整板的热分析，保证设计的质量。

为提高产品大规模生产的良品率，工程师在Layout设计过程中或设计完成后，选用DFF设计模块对设计进行面向制造的规则检查、验证，从而有效减少设计与制造之间多次的交互、迭代，大大缩短整个产品研发的周期。同时，可选用Fablink XE/Pro进行拼板设计，输出各种生产所需要的设计文件。

xPedition Enterprise系列采用中心库架构的库管理模式以及与企业ERP、PDM紧密集成的DMS设计数据管理系统，并且在整个设计流程中，大量采用模板化的设计方法，可大大提高公司的电子产品的设计管理能力，为设计的规范化、标准化提供了完美的解决方案。
