完整的电子产品设计流程

产品特点：

• 操作简便，容易上手，有中文版本
• 兼容Altium各种版本/OrCAD/CADStar等原理图与符号库文件
• 支持多页/层次式原理图设计，支持设计复用
• 支持高速PCB设计规则定义，可与PADS Layout/PADS Router动态同步
• 可与ERP集成，实现物料代码和设计的统一，并实现BOM自动化
• 智能PDF归档功能
• 支持标准化检验功能

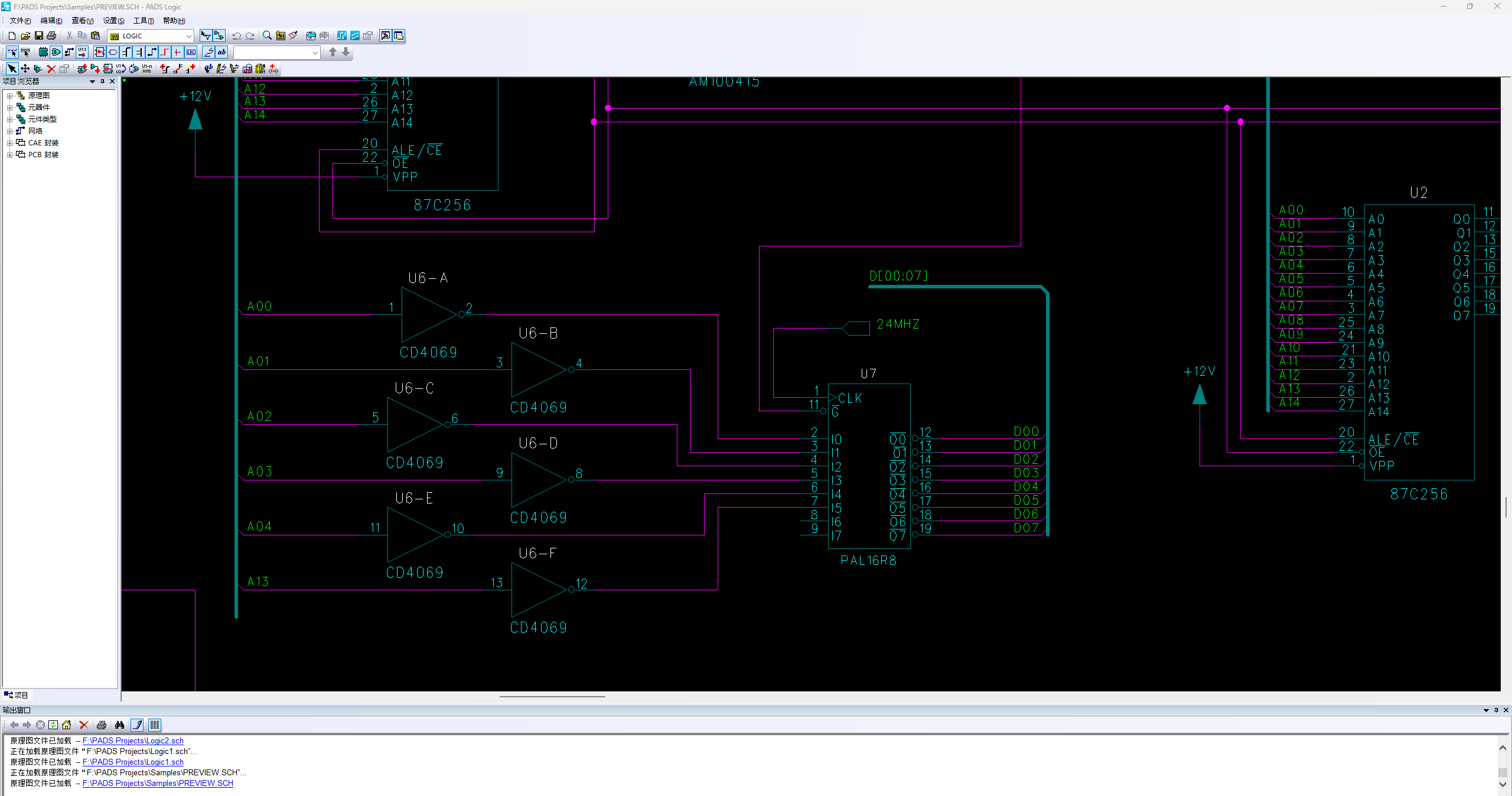

PADS Logic：工程化的多页/层次式的原理图创建环境

概述

PADS Logic（原名PowerLogic）是一个易学易用、功能齐全的原理图设计环境。它提供了元器件库 管理、多页/层次式原理图设计、原理图符号创建向导、元器件与网络的浏览与检索、物料清单（BOM）输出、PCB设计规则定义及网表输出等全方位的前端设计功能。PADS Logic还可以同PCB环境紧密集成，实现原理图与PCB交互定位（Cross Probe）、正反标注更新（Forward/Backward），帮助设计者高效率地完成原理图/PCB设计工作。9.5版本之后的PADS拥有全中文的操作界面和帮助文档，更易学习掌握！

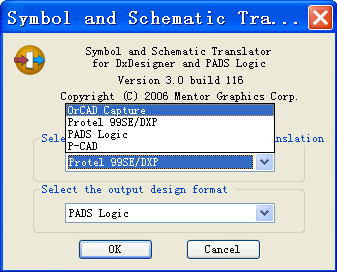

PADS Logic可以导入各种版本的Protel、OrCAD等环境下的原理图及符号库文件，导入过程中原理图的网络连接关系及属性、元器件电气、物理参数及属性等信息均保持完整。

良好的兼容性

全方位的设计浏览功能

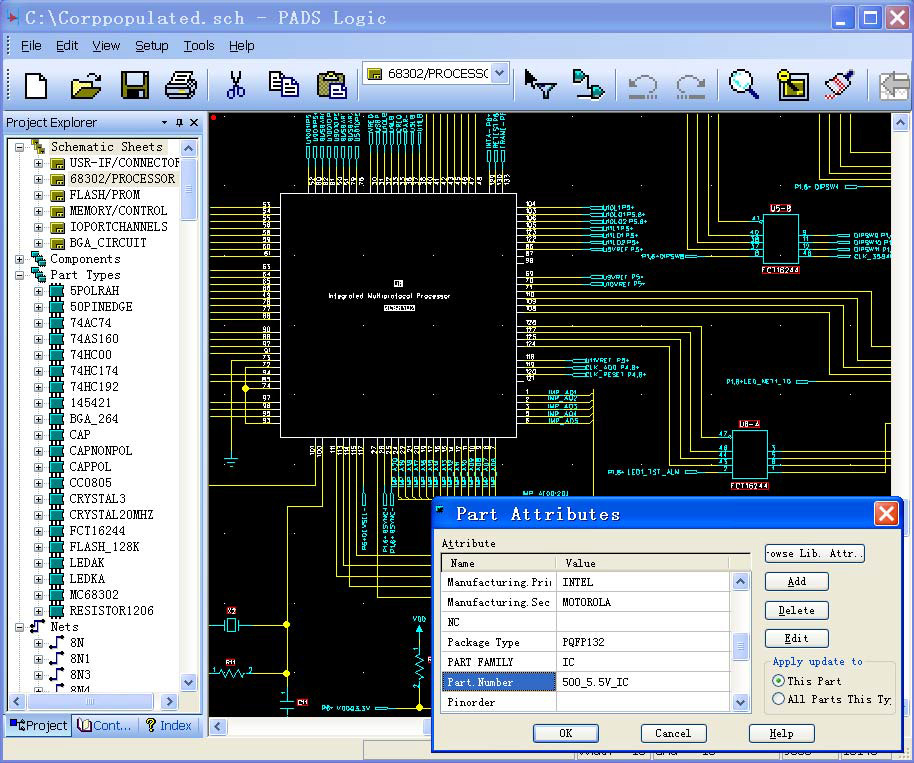

PADS Logic的设计浏览器支持对原理图中的层次结构、网络、元器件等所有内容进行快速检索、定位。设计数据在浏览器中分类清晰、一目了然。

PADS支持在原理图中定义PCB设计规则，以及在原理图和PCB环境中双向传递设计规则，确保原理图工程师将设计要求准确无误地传递给PCB工程师。PCB中支持的层次式规则、条件规则及高速规则等均可在原理图中定义。

PADS支持前后端并行设计，原理图或PCB设计中任何一方的工程修改操作（ECO），都可以通过正反标注（Forward/Backward Annotation）实现原理图/PCB的同步更新，时刻保持前后端设计数据的一致。

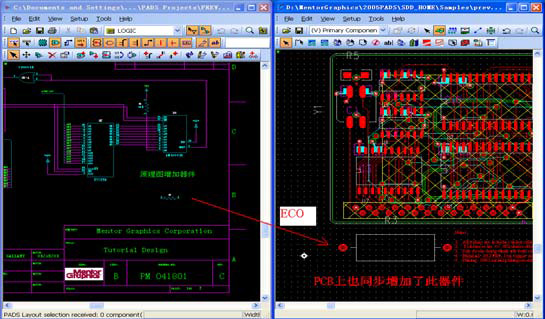

PADS Logic可以同PADS的PCB环境集成，对设计中的网络、元器件进行快速交互定位（Cross Probe），并支持高效率的原理图/PCB模块化布局功能。复杂电路可以采用双显示屏进行原理图/PCB同步设计，一个屏显示原理图，另一个屏显示PCB，增大视图，改善视觉效果。

原理图与PCB同步设计

可订制物料清单（BOM）的输出

PADS Logic支持Text/Word/Excel等格式的物料清单（BOM）输出。用户可以定制BOM表中标题和内容，相同的元器件可以逐个输出，也可统计数量后合并输出。

智能PDF归档功能

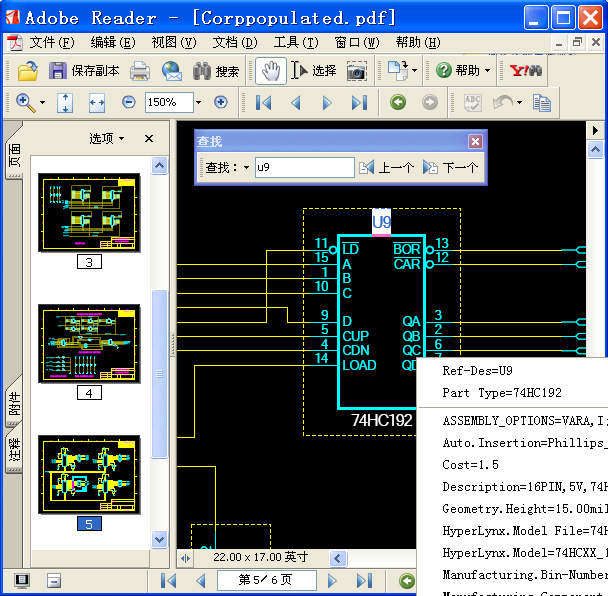

PADS Logic可以将原理图中的网络、元器件等所有设计信息输出为字符型PDF文档，在Acrobat Reader中既可打开并检查设计内容，通过书签窗口浏览原理图的层次结构，通过鼠标右键菜单查看元器件属性信息；同时支持元器件和网络检索功能，只需输入的元器件位号或网络名称，Acrobat Reader即可将之选中并放大显示。

支持汉字输入及True Type Windows标准字体

PADS Logic支持简体/繁体汉字输入及标准的MS Windows字体，便于用户在原理图中添加汉字标注信息。
