Siemens EDA FPGA-PCB协同设计系统-IO Designer

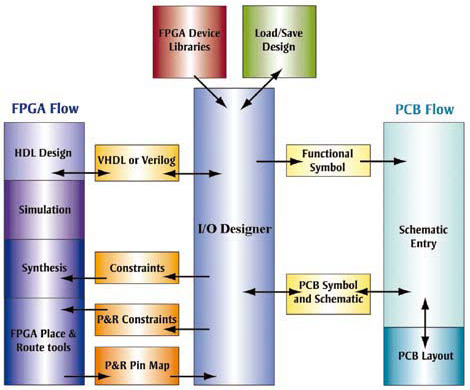

I/O Designer提供一个灵活方便的图形映射环境，把PCB和FPGA开发流程整合到一起。工程师可以根据不同的信号属性分配给相对应的管脚，并且可以自动生成PCB设计流程中的功能模块符号和具体的原理图符号。此外，工程师还可以指定生成的功能模块符号/原理图符号采用不同的方式来进行分割，这对于大规模的FPGA设计尤为方便。

I/O Designer还可以针对不同的FPGA综合/布局布线工具，根据所做信号分配生成约束文件提供给这些工具使用。这样能使PCB流程中所考虑的信号完整性、减少PCB设计层数的设计意图方便可靠的转化成相应FPGA工具的约束文件。

I/O Designer还可以自动检查到相应的PCB和FPGA设计流程中的改动，并且提供了方便简洁的方式来更新这些改动，从而使FPGA和PCB设计流程的一致性得到充分的保证。

此外I/O Designer还提供了版本控制功能来帮助工程师更好的管理设计工程。

I/O Designer支持所有Siemens EDA Graphics的PCB设计流程。

主要特点：

• 优化I/O安排，减少布线层数，缩短设计周期
• 支持多FPGA的PCB进行管理和优化
• FPGA供应商器件的及时更新
• 快速和简单的PCB器件和原理图创建

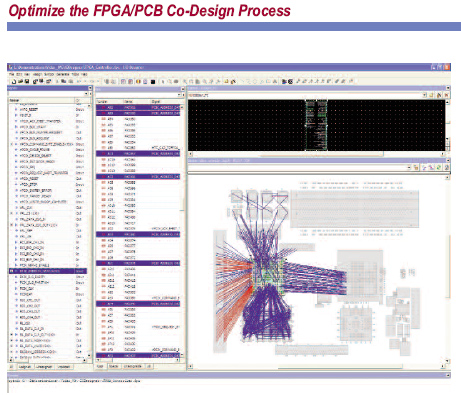

• PCB设计过程中对管脚进行交换和I/O优化
